[写真]NIMSなど、室温で有機薄膜トランジスタを印刷する技術を開発

2014年5月12日 18:24

  • このエントリーをはてなブックマークに追加

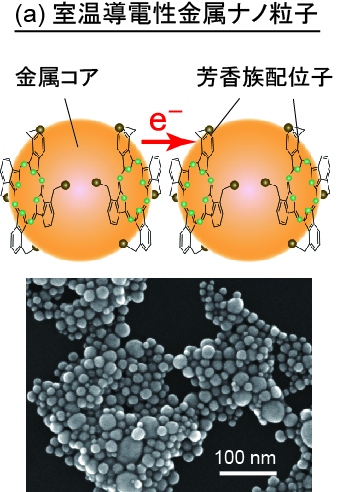

室温導電性金属ナノ粒子の模式図と走査電子顕微鏡の写真。導電性を持つ芳香族性の配位子を用いることで、室温乾燥で金属並みの導電性を発揮することができる。

室温導電性金属ナノ粒子の模式図と走査電子顕微鏡の写真。導電性を持つ芳香族性の配位子を用いることで、室温乾燥で金属並みの導電性を発揮することができる。

この写真の記事を読む

この記事の他の写真

  • 室温導電性金属ナノ粒子の模式図と走査電子顕微鏡の写真。導電性を持つ芳香族性の配位子を用いることで、室温乾燥で金属並みの導電性を発揮することができる。
  • 室温印刷プロセスで形成した有機TFTの模式図。1℃の昇温も行うことなくTFTのすべての層を形成できるため、耐熱性を持たない材料でも基材として利用することができる。
